地暖安装示意图

   菲斯曼地暖因为舒适节能而被越来越多的家庭供暖用用户所接受,那么地暖是如何安装的,下面爱家湘能舒适环境把地暖安装示意图整理出来,让大家在安装地暖前可以对地暖安装流程有一个初步的了解,能更好的配合暖通公司和装修公司施工。

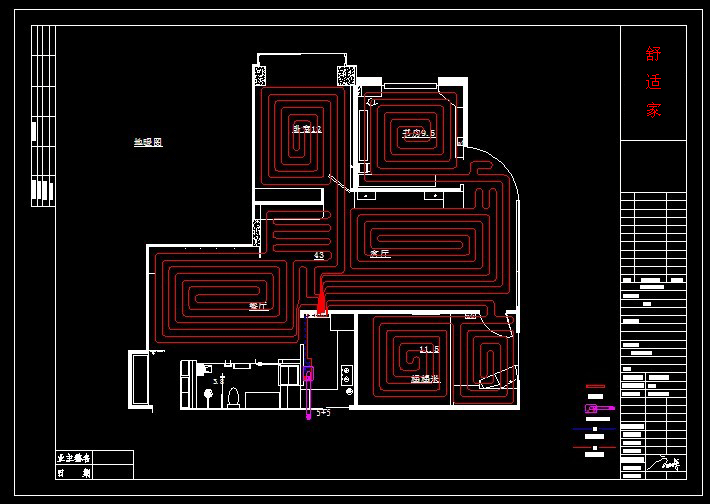

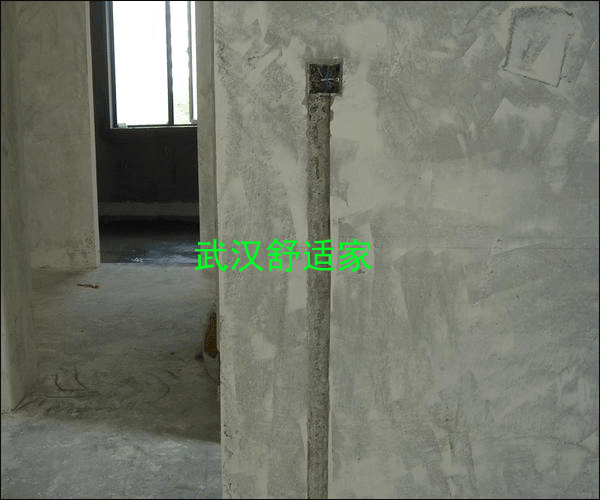

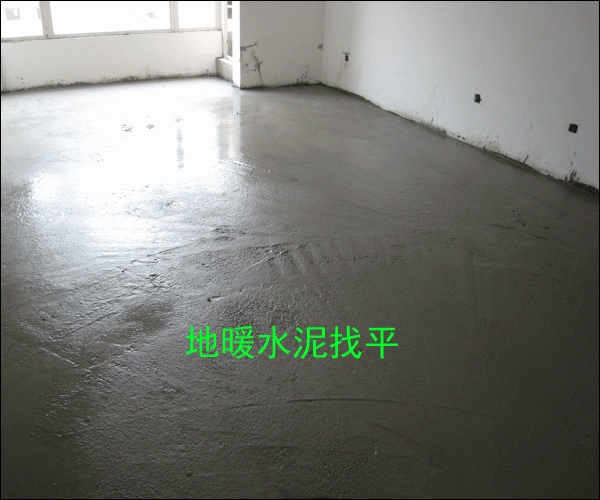

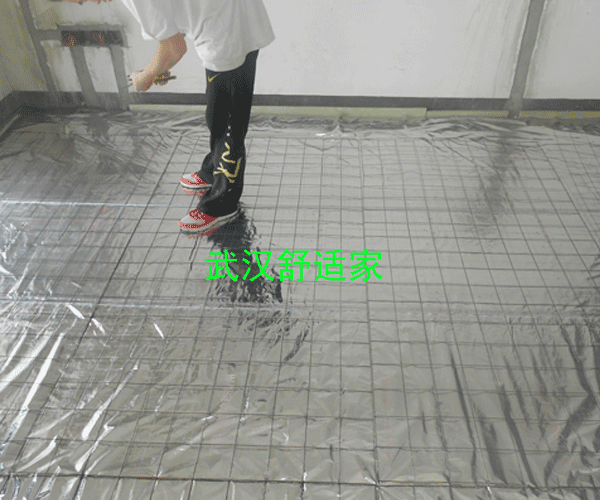

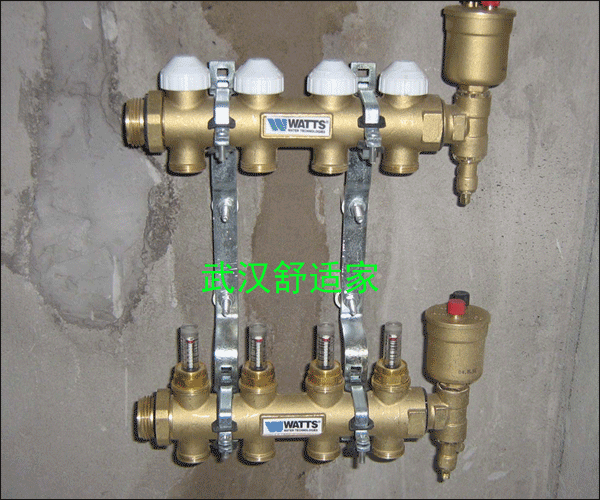

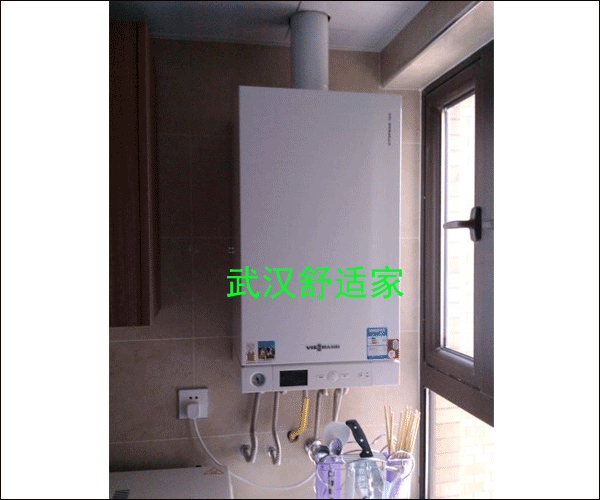

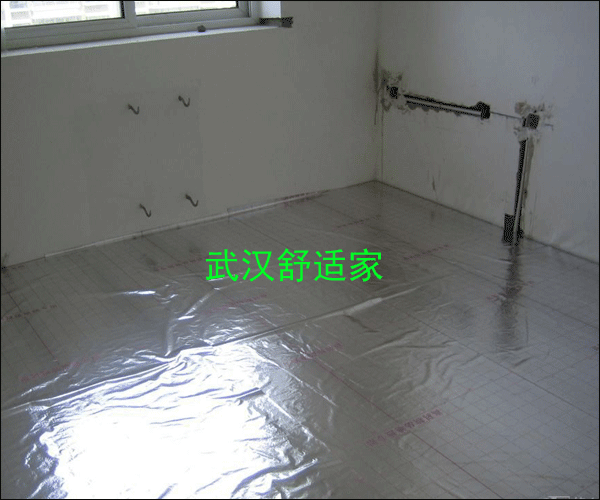

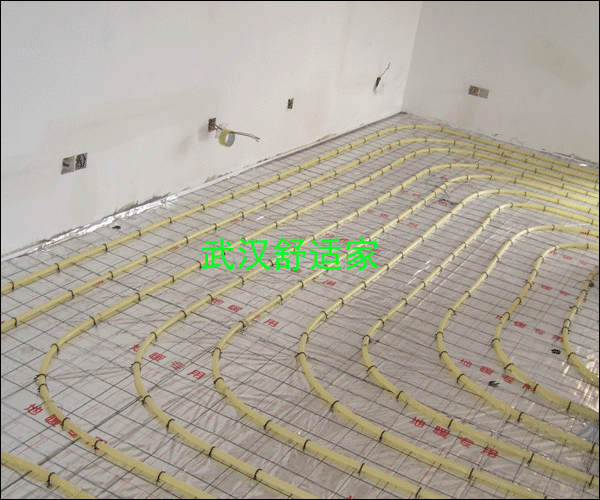

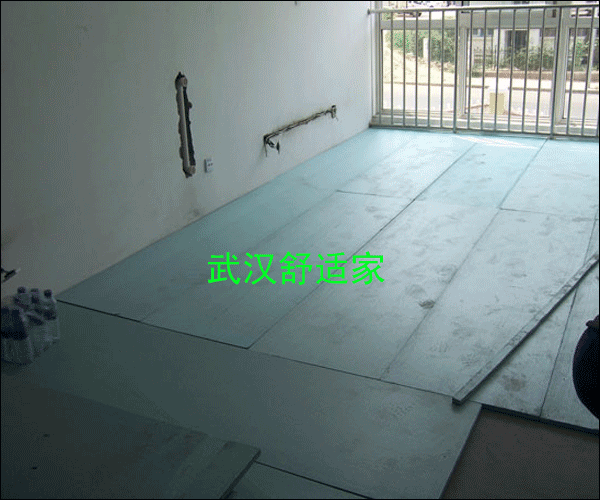

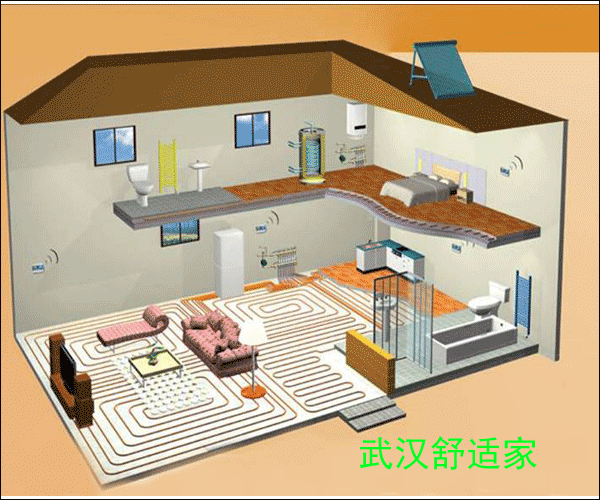

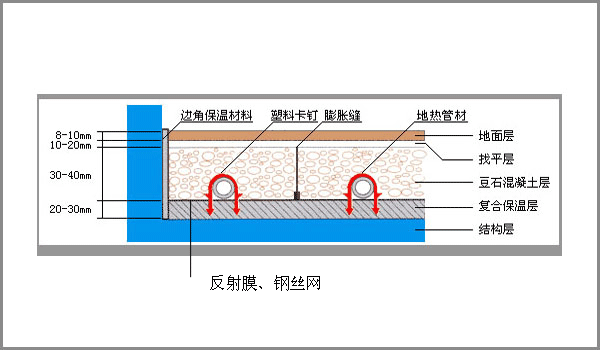

地暖安装节构图 1.地暖设计图出图-暖通公司根据房型装修布置图,设计好地暖道的布管,计算出管道的长度和地暖管的走法、用材。地暖安装设计图 2.地暖安装前交底:由装修公司、暖通公司、业主三方到现场,确定壁挂炉的位置、分集水器的位置、温控器的位置、燃气壁挂炉烟道的位置等等。 3.定好分集水器的位置。 地暖分集水器安装 4.开槽:地暖主管道开槽、地暖温控线开槽。 地暖温控线开槽 5.布主管道:地暖主管道一般用热溶焊接,此管道主要用于锅炉和分集水器连接。 6.铺设保温板、布好地暖温控线:保温板主要起到热量不向楼下传输,起到保温的作用;温控主要连接地暖温控器的作用。 地暖保温板铺设 7.铺设地暖反射膜:主要是把热量向上反射,方便布管的作用。  8.铺设地暖钢丝网:主要防止水泥回填层开裂和固定地暖管道的作用。  9.铺设地暖管道。  10.地暖安装好后,打压试验:注暖通公司都会打0.8个压力,安装完后一般不掉压到零,说明暖气片系统没有问题,如果压力掉到零了需停止装修,通知暖通公司修补。 11.地暖水泥层的铺设:主要保护地暖管道和分散热量的作用(注:找平由装修公司来做)。 地暖水泥层 12.装修安装好后,最后挂燃气壁挂炉、安装温控器。 地暖壁挂炉安装效果图 13.安装好的家。 爱家湘能舒适环境地暖安装效果图
