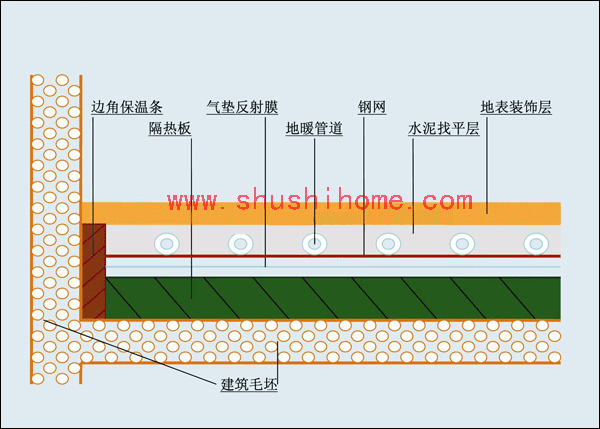

低温热水地暖辐射供暖结构图

 很多客户不知道地暖是如何安装的。下面爱家湘能舒适环境把地暖结构图层以图文结合的方式总结整理下,希望大家能更清楚的了解地暖是如何安装和施工的。

地面装饰材料:采用瓷砖、大理石等材料,不建议用地毯。豆石混凝土:豆石不宜过大,填充层的厚度不宜小于50mm,太薄地面畜热少,壁挂炉开启频率增加,减少壁挂炉的使用寿命。钢丝网:直径4-6mm,有效的增加了豆石混凝土的抗压截荷,防止地面开裂。采暖管道:一般采用PERT管道、PEX-a、PEX-b、PEX-c、pb管道。间距为200mm、250mm、300mm。反射腊层:采用地暖专用反射膜、有效防止热量向下辐射。保温板:采用面积密度大于25.0kg/m,导热系数小于0.03W/(M.K)的聚苯乙烯保温板,厚度不应该小于20mm。边角保温材料:采用高发泯然聚乙泡沫塑料,厚度不应小于10mm。衡阳菲斯曼地暖安装,地暖结构示意图地暖结构示意图低温水地暖辐射采暖施工图,衡阳地暖安装低温水地暖安装施工图
