菲斯曼壁挂锅炉尺寸介绍-衡阳德国菲斯曼暖气安装。

   很多安装菲斯曼壁挂炉的业主和装修师傅不知道锅炉尺寸大小,而影响到了装修,下面舒适家分别把菲斯曼壁挂炉常用型号(WH1D、WH1C、Wb1C)系列的尺寸大小、下方采暖管道、采暖回水、自来水、生活热水出水接头尺寸做一下介绍。

菲斯曼壁挂炉大小尺寸

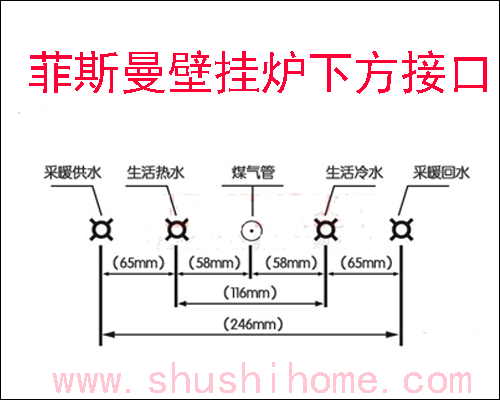

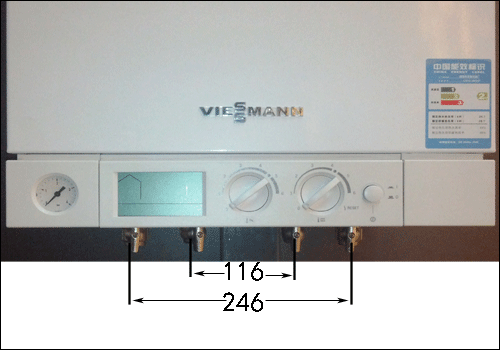

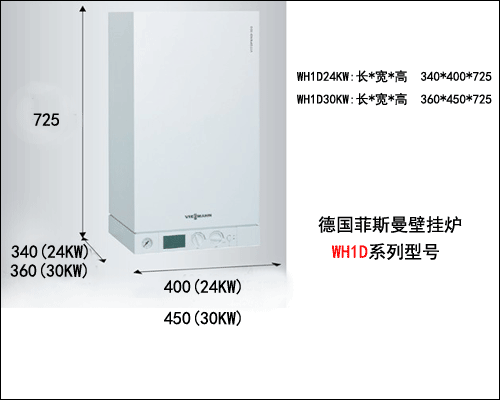

原装进口菲斯曼WH1D系列壁挂炉尺寸介绍: Vitopend 100-W(WH1D)  24KW (长*宽*高)mm:340*400*725 Vitopend 100-W(WH1D)  30KW (长*宽*高)mm:360*450*725   国内组装菲斯曼WH1C系列壁挂炉尺寸介绍: Vitopend 100-W(WH1C)  20KW (长*宽*高)mm:340*400*725 Vitopend 100-W(WH1C)  24KW (长*宽*高)mm:340*400*725 Vitopend 100-W(WH1C)  30KW (长*宽*高)mm:360*450*725 Vitopend 100-W(WH1C)  36KW (长*宽*高)mm:360*500*725   原装进口冷凝菲斯曼WB1C系列壁挂炉尺寸介绍: Vitopend 100-W(WB1C)  26KW (长*宽*高)mm:350*400*700 Vitopend 100-W(WB1C)  26KW (长*宽*高)mm:350*400*700       菲斯曼壁挂炉冷热水,采暖供回水尺寸介绍:两根生活冷水间距为116mm,两根采暖管道的间距为246mm,天然气管道接口距壁挂炉正中间。 菲斯曼壁挂炉接口尺寸  菲斯曼壁挂炉接口示意图菲斯曼锅炉接口尺寸示意图菲斯曼接口尺寸示意图
