水地暖安装流程图

     衡阳越来越多的家庭采用了独立供暖,但是安装地暖的用户占用采暖用户总数还不到30%。主要是很多衡阳家庭对地暖安装流程不了解。舒适家专家把地暖安装过程用图文结合的方式整理如下,是希望地暖这种最舒适的采暖方式进入衡阳千家万户。

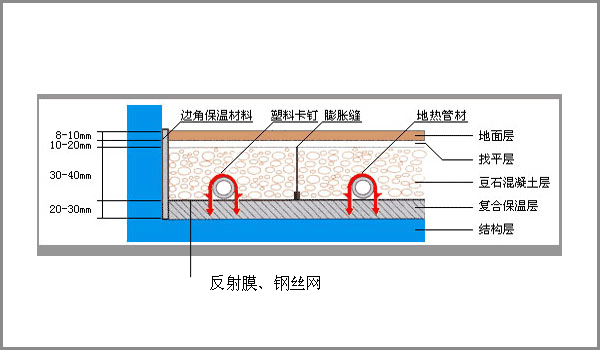

地暖点用层高解析

地暖节构图展示

   首先:由暖通公司根据业主户型是,设计出地暖施工图(注:很多公司为了节省管道,把管道的间距设计成300mm,衡阳一般公司都会设计成200mm,如有特殊需要设计成150mm)。

地暖设计图

五路分集水器地暖设计图

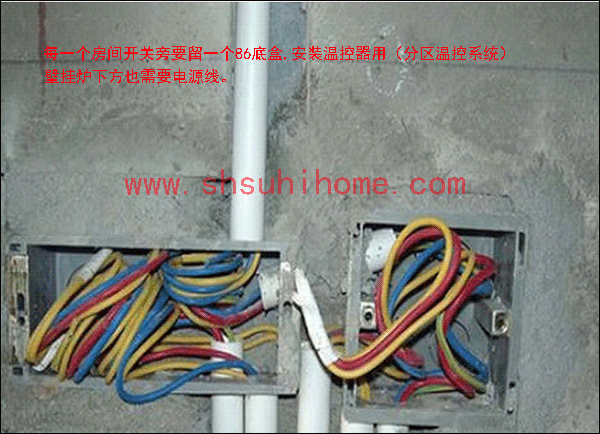

   地暖安装第二步:装修公司进场,提前预留温控器底线盒和电源,留好壁挂炉电源(前期暖气合同签定后,暖通公司与装修公司需要做一个交底说明位置)。

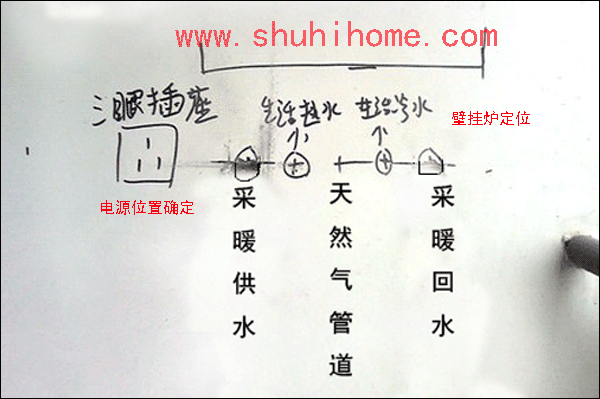

前期地暖定位

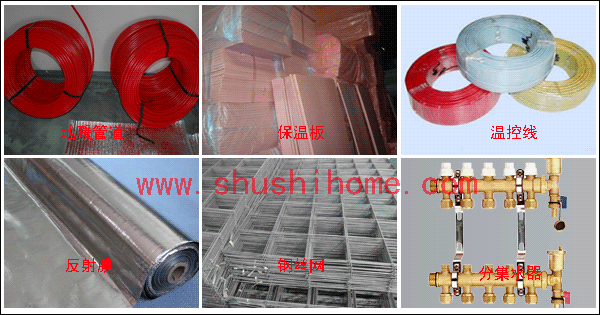

   地暖安装第三步:暖通前期材料进场:保温板、钢丝网、反射膜、地暖管道、温控器温控线、分集水器;并对地面做一个清扫。

地暖安装流程-地暖进场

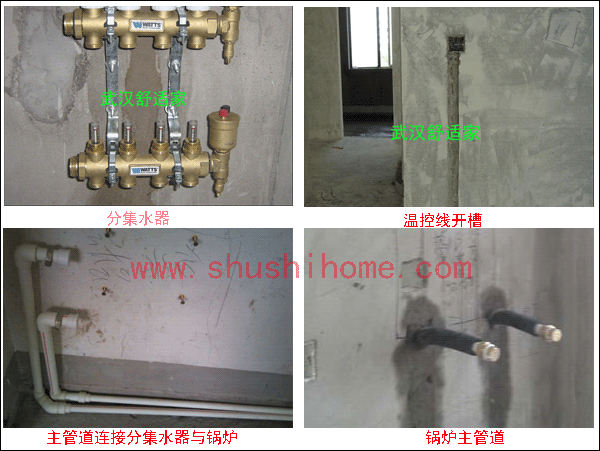

   地暖安装第四步:安装地暖分集水器、主管(主管是分集水器到壁挂炉的管道)、温控线。

地暖分集水器、主管、温控线安装效果图

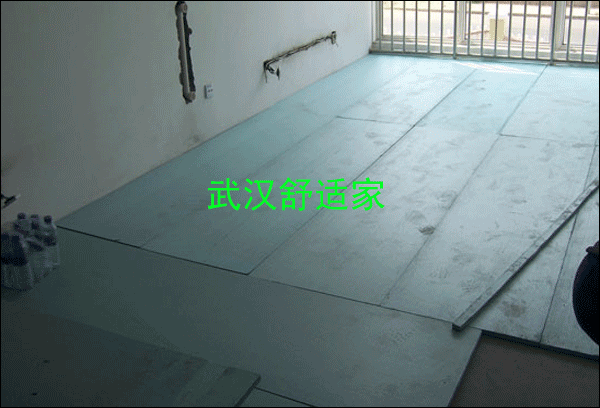

   地暖安装第五步:铺设地暖保温板。地暖板主要作用是阻止地暖温度向楼下传统。

地暖保温板安装效果图

地暖保温板铺设

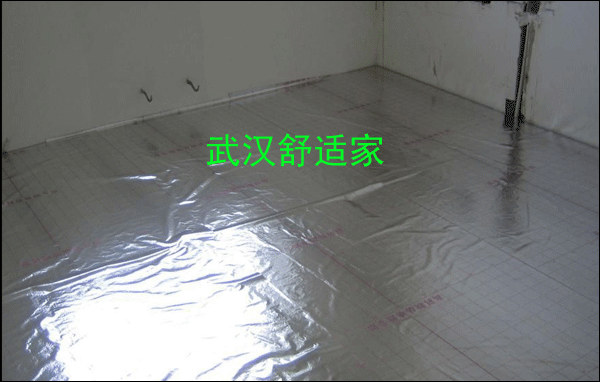

   地暖安装第六步:在保温板上方铺设地暖专用反射膜,主要作用是把热向上反射。

地暖反射膜安装

地暖反射膜铺设效果图

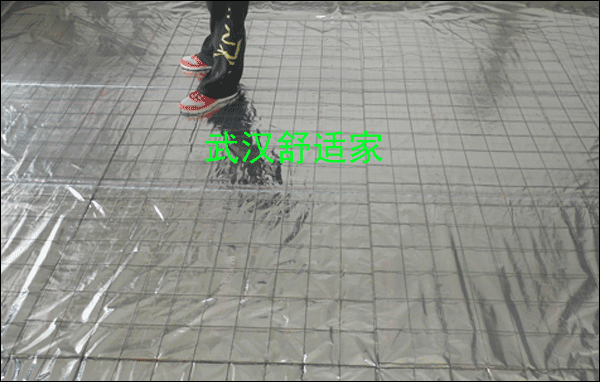

   地暖安装第七步:安装地暖钢丝网。其主要作用是方便固定地暖管道、防止水泥回填层开裂、让下面的热量更均匀的分布。

地暖钢丝网铺设效果图

地暖钢丝网安装效果图

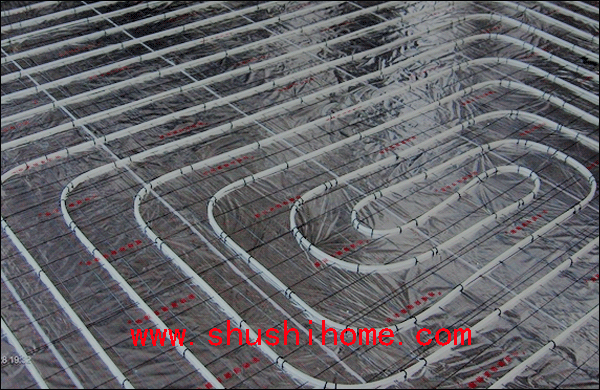

   地暖安装第八步:铺设地暖管道,连接地暖分集水器。

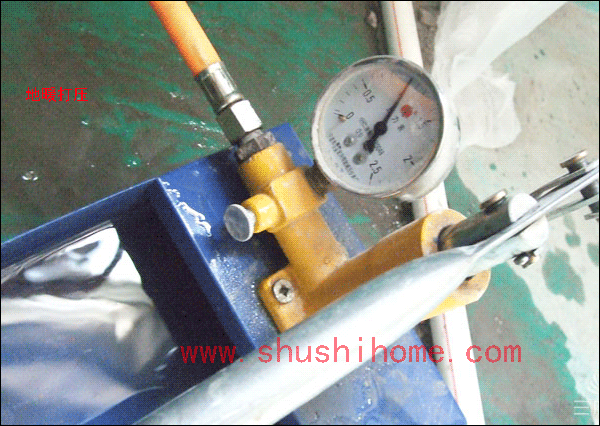

   地暖安装第九步:对整个管道系统进行打压试验,一般压力打0.8个压力(主要是测试管道在施工过程中有没有损坏,管道与分集水器有没有连接好,压力一直保存到装修公司施工完毕,如果装修公司在施工过程中压力突然掉到零,请马上通知暖通公司检查,并让装修公司停止施工。压力下降一点是正常情况,业主不要惊慌)。衡阳一般由装修公司做地暖回填找平,暖通公司不负责找平。

地暖打压试验

地暖打压实验

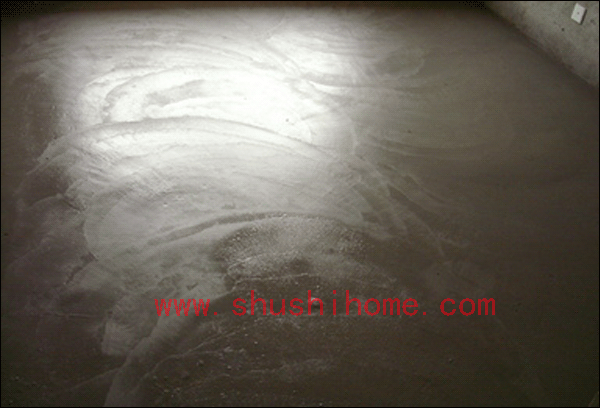

地暖找平

地暖找平

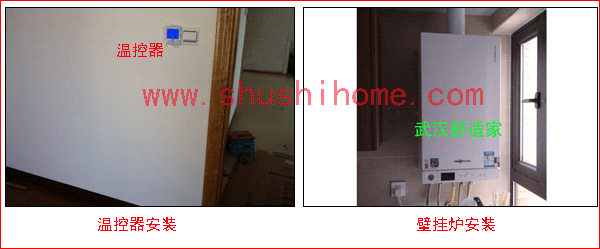

  地暖安装第十步:装修公司施工完毕后,天然气也通了,通知暖通公司安装壁挂炉、温控系统。

地暖壁挂炉、温控器安装

地暖壁挂炉、温控器安装

地暖安装流程图

安装好的家
